LED显示屏钢结构选材料及设计方案解析

发布时间:2020.05.08访问量:4630

        一、钢结构常用材料
        1、方管:
        介绍:截面为空心方形的轻型薄壁钢管
        优点:综合力学性能、焊接性能、冷热加工、耐腐蚀性能合格、具有良好的韧性
        尺寸规格:长*宽*厚,表示如60mm*40mm*3mm、40mm*40mm*3mm、50mm*20mm*3mm
        使用用途:主体结构、包边结构、焊结立柱结构等


        方管演示图


        方管主体结构使用展示
        2、槽钢:
        介绍:截面为凹槽形的长条形钢材
        优点:根据力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、槽钢具有良好的韧性
        尺寸规格:高*宽*厚,表示如:10#槽钢100mm*48mm*5.3mm
        使用用途:主体结构、焊结立柱等


        槽钢展示图


        槽钢结构使用展示
        3、H钢:
        介绍:截面为H形的长条形钢材
        优点:结合力学性能、焊接性能、铆接性能冷热加工和耐腐蚀性能、具有良好的韧性
        尺寸规格:宽翼缘H型钢(HW)
        中翼缘H型钢(HM)
        窄翼缘H型钢(HN)
        高*宽,表示如:HW100*100
        使用用途:主体承重梁、焊结立柱等


        H钢承重展示图
        4、焊接圆管:
        介绍:形状为同心圆环的长条形钢材
        优点:结合力学性能、焊接性能良好
        尺寸规格:外径*壁厚,表示如:Φ730*10mm等型号
        使用用途:用于立柱、屏体内部加强等

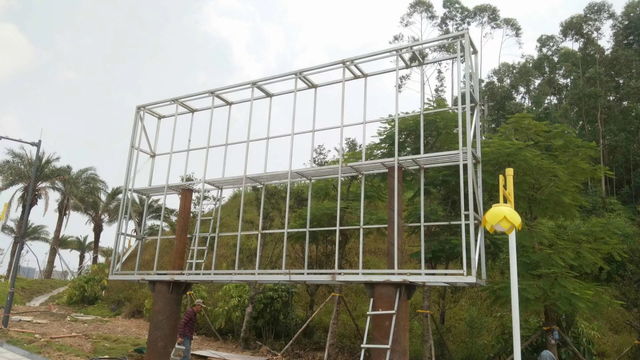

        焊接圆管展示图
        二、包边装饰边框材料
        1、铝塑板:
        介绍:铝塑板是经过化学处理的涂装铝板为表层材料,用聚乙烯塑料为芯材,在专用铝塑板生产设备上加工而成的复合材料。
        优点:豪华性、艳丽多彩的装饰性、耐候、耐蚀、耐创击、防火、防潮、隔音、隔热、抗震性;重量轻、易加工成型、易搬运安装


        铝塑板颜色多样
        2、不锈钢:
        介绍:不锈钢耐空气、蒸汽、水等,弱腐蚀介质、具有不锈性的钢种。
        优点:豪华性、艳丽多彩的装饰性、结构坚实耐用,不易起水垢,易清洗。
        缺点:成本高、现场不易加工和修改。


        不锈钢颜色多样
        三、显示屏钢结构设计方案
        1、安装介绍:结构的设计需要考虑安装和维护的方便性,如维修通道、过线通道等
        2、可靠性:结构以稳固为前提,结合现场实际情况,平衡各受力支点,结构承受力应大于显示屏体本身重量的20%;
        3、完整性:LED显示屏结构除了安装屏体本身外,还包括其他的附加设备;如音响、排气扇、空调等安放位置,及装饰包边,户外避雷设施的设置等。
        4、平整性:结构的平整度直接影响显示屏安装后屏体表面的平整,对显示屏的显示效果有着重要影响;为了保证平整度需要将结构框架和安装箱体完整的结合。
        四、室内常规模组显示屏
        结构构成部分:主体钢结构、显示屏装饰边框、钢结构固定件。


        LED显示屏主体部分


        LED显示屏钢结构部分
        五、户外立柱显示屏结构
        LED户外屏结构组成:钢结构主体、显示屏的装饰包边、钢结构固定件、混凝土结构、通风散热等设备。


        LED户外显示屏展示


        LED户外显示屏安装示意图


        LED户外显示屏结构示意图


        LED户外显示屏地基展示


        户外显示屏效果
        六、钢结构制作与安装,注意事项
        1、除锈 :钢结构制作前,构件采用手工和动力工具除锈
        2、校正:钢结构构件加工前需仔细核校尺寸,无误后方可加工,施工
        3、焊接:施工焊接时应选择合理的焊接顺序,采用预热及其他方法以减少焊接变形
        4、刷漆:钢结构制作完成后,所有钢构中采用防锈漆刷涂;安装完毕后未刷底漆的部分及补焊、擦伤、脱漆处均应补刷底漆两度,然后刷面漆一度;在使用过程中应定期进行涂漆保护。
        5、结构设计标准:遵循《钢结构设计规范》及 《钢结构工程施工及验收规范》要求制定。
        6、包边:包边尺寸配合屏体尺寸和音响、通风口等设备尺寸确定。
        7、两种通风散热系统:
        空调:空调功率与显示屏面积成正比。空调一般置于户外屏体的中部和上部;通常每15-20平方1P空调计算。
        风扇:风扇的数量与显示屏的面积成正比。风扇位于屏体的上部,与显示屏箱体上沿平齐或超出。
